Den elektriska tvåvägskontrollventilen används i stor utsträckning i byggnader, HVAC, industriell automation och vattenförsörjning och avloppssystem. Den stöder 0-10V eller 4-20mA styrsignalingång och har 联动-funktion (förregling) mellan en temperatursensor, en proportionell integrerad styrenhet och ställdon.
Enheten drivs av en synkronmotor med permanentmagnet, utrustad med ett fäste i gjutet aluminium och en magnetisk kopplingsmekanism, som levererar en utgående kraft på 1000 Newton och stödjer en fjäder-återgång till normalt stängt tillstånd. Ventilhuset finns i gjuten koppar, gjutjärn, gjutstål och rostfritt stål, och erbjuder både gängade och flänsade anslutningar för att anpassa sig till olika mediaförhållanden. Ställdonet använder en metallväxelstruktur, med låg strömförbrukning och lågt brus, och kan arbeta stabilt i miljöer med hög-temperatur och hög-fuktighet. Den har ett nominellt tryck på 1,6 MPa och en maximal driftstemperatur på 120 grader. Temperaturkontrollsystemet använder sensorer för att övervaka miljöparametrar i realtid, och regulatorn justerar kontinuerligt ventilpositionen efter att ha jämfört värdena med börvärdet, vilket uppnår exakt kontroll med ett flödesfel på ±2%.
Arbetsprincip
1. Ventilstruktur: Den elektriska tvåvägskontrollventilen består av en ventilkropp, ventilskiva, elektriskt ställdon och styrenhet. Ventilskivan är placerad inuti ventilhuset och öppnas och stängs av det elektriska ställdonet.
2. Styrsignal: Regulatorn tar emot externa styrsignaler och justerar drifttillståndet för det elektriska ställdonet efter signalstyrkan, och kontrollerar därigenom öppningsgraden för ventilskivan.
3. Reglerprincip: När styrsignalen är på sitt lägsta värde stänger det elektriska ställdonet ventilskivan, vilket förhindrar att vätska passerar genom ventilhuset. När styrsignalen ökar, öppnar det elektriska ställdonet gradvis ventilskivan, så att vätska kan passera igenom. Styrsignalens storlek är direkt proportionell mot ventilskivans öppningsgrad, vilket styr vätskeflödet och trycket.
4. Återkopplingskontroll: Elektriska tvåvägskontrollventiler är vanligtvis utrustade med en återkopplingsenhet som övervakar ventilskivans position i realtid och överför återkopplingsinformationen till styrenheten. Regulatorn jämför börvärdet och återkopplingsvärdet, justerar styrsignalen för att hålla ventilskivan i det förutbestämda läget, vilket uppnår exakt vätskereglering.
Egenskaper och fördelar
1. Hög-precisionskontroll: Den elektriska tvåvägskontrollventilen erbjuder hög-precisionskontroll, vilket möjliggör noggrann flödes- och tryckkontroll för att uppfylla kraven i olika processer.
2. Snabb respons: Det elektriska ställdonet använder avancerad motordrivteknik, vilket ger en snabb svarshastighet och möjliggör snabb signalreaktion, vilket förbättrar produktionseffektiviteten.
3. Pålitlig och stabil: Den elektriska tvåvägskontrollventilen har pålitlig stabilitet. Efter att ha genomgått rigorös kvalitetskontroll och testning kan den fungera stabilt i tuffa arbetsmiljöer.
4. Enkelt underhåll: Den elektriska tvåvägskontrollventilen har en enkel struktur som gör den enkel att demontera och reparera, vilket underlättar dagligt underhåll och hantering för användarna.
5. Fjärrkontrollkapacitet: Den elektriska tvåvägskontrollventilen kan fjärrstyras och övervakas via PLC, DCS och andra kontrollsystem, vilket gör att användare kan övervaka och hantera produktionsprocessen i realtid.

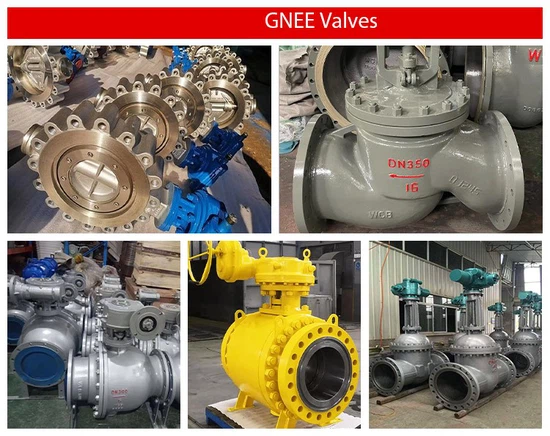

Elektrisk tvåvägskontrollventilfabrik
