API598 är en ventilinspektions- och teststandard utvecklad av American Petroleum Institute, med sin sjunde upplaga publicerad i oktober 1996. Denna standard specificerar tryckprovningsmetoderna och acceptanskriterierna för olika industriella ventiler, och är en viktig grund för kvalitetskontroll av ventiler inom industrier som petroleum och kemi. Standarden är huvudsakligen tillämpbar på vanliga ventiltyper som slussventiler, klotventiler, pluggventiler, kulventiler, backventiler och vridspjällsventiler, och tillåter även tillämpning på andra specialventiler efter samråd mellan användare och tillverkare.
Få en teknisk offert för API 598 testade kul-, grind- och klotventiler på 24 timmar.
API 598 Minsta testlängd
| Ventilstorlek (NPS) | Skaltest (sekunder) | Baksätestest (sekunder) | Stängningstest (sekunder) |
|
Mindre än eller lika med Mindre än eller lika med 2" |
15 | 15 | 15 |
| 2 ½" till 6" | 60 | 60 | 60 |
| 8" till 12" | 120 | 120 | 120 |
|
Större än eller lika med Större än eller lika med 14" |
300 | 300 | 300 |
Obligatoriska tester för API 598-ventiler
| Typ av ventil | Skaltest | Test i baksätet | Lågt-trycksstängning | Hög-stängning |
| Grindventil | Obligatorisk | Obligatorisk | Obligatorisk | Valfritt (1) |
| Globventil | Obligatorisk | Obligatorisk | Obligatorisk | Valfritt (1) |
| Backventil | Obligatorisk | N/A | Frivillig | Obligatorisk |
| Kulventil | Obligatorisk | N/A | Obligatorisk | Valfritt (1) |
| Fjärilsventil | Obligatorisk | N/A | Obligatorisk | Valfritt (1) |
| Pluggventil | Obligatorisk | N/A | Obligatorisk | Valfritt (1) |
Krav på trycktest
| Testobjekt | Testmedium | Testtryck |
| Skaltest | Vätska (vatten) |
Större än eller lika med Större än eller lika med 1.5×× CWP |
| Test i baksätet | Vätska (vatten) |
Större än eller lika med Större än eller lika med 1.1×× CWP |
| Hög-stängning | Vätska (vatten) |
Större än eller lika med Större än eller lika med 1.1×× CWP |
| Lågt-trycksstängning | Gas (luft/kväve) | 60 psi ~ 100 psi (4~7 bar) |
Maximalt tillåtna läckagetal
Vätsketest (Maximala droppar per minut)
| Ventilstorlek (NPS) | Mjuk sits | Metallsäte (Gate/Globe/Ball) | Metallsäte (kontrollventil) |
|
Mindre än eller lika med Mindre än eller lika med 2" |
0 | 0 (1) | 0 (1) |
| 2 ½" ~ 6" | 0 | 12 | 3 per tum NPS |
| 8" ~ 12" | 0 | 20 | 3 per tum NPS |
|
Större än eller lika med Större än eller lika med 14" |
0 | 2 per tum NPS | 3 per tum NPS |
Gastest (maximalt antal bubblor per minut)
| Ventilstorlek (NPS) | Mjuk sits | Metallsäte (Gate/Globe/Ball) | Metallsäte (kontrollventil) |
|
Mindre än eller lika med Mindre än eller lika med 2" |
0 | 0 (1) | 0 (1) |
| 2 ½" ~ 6" | 0 | 24 | 6 per tum NPS |
| 8" ~ 12" | 0 | 40 | 6 per tum NPS |
|
Större än eller lika med Större än eller lika med 14" |
0 | 4 per tum NPS | 6 per tum NPS |
API 598 VS API 6D Kärnomfattning och tillämpning
| Drag | API 598 (General Inspection Standard) | API 6D (pipeline specifik specifikation) |
| Fullständigt namn | Ventilinspektion och testning | Specifikation för rörledningar och rörventiler |
| Primär tillämpning | Raffinering, kemiska anläggningar, allmän industri(Process Piping) | Långa-rörledningar, Midstream Oil & Gas |
| Täckningsområde | Begränsad tillInspektion och tryckprovning | OmslagDesign, tillverkning, montering, inspektion och testning |
| Vanliga ventiltyper | Gate, Globe, Ball, Check, Plug, Butterfly | Kula (Trunnion), Slab Gate, Check, Plug |
| Designkrav | Ingen (följer vanligtvis ASME B16.34) | Explicita krav (t.ex. helhål, dränering, hålrumsavlastning) |
API 598 VS API 6D Testobjekt och tryck
| Testobjekt | API 598 (process) | API 6D (pipeline) |
| Skaltest | 1.5 ×× Tryckklassificering (CWP) |
1.5 ×× Tryckklassificering (CWP) |
| Lågt-trycksstängning | Obligatorisk (60-100 psi Air) | Obligatorisk (60-100 psi Air) |
| Hög-stängning | Tillval för metallstolar; Obligatorisk för mjuka säten | Obligatorisk för ALLA ventiler (1.1 ×× CWP) |
| Test i baksätet | Obligatorisk för grind-/klotventiler | Obligatorisk för grindventiler |
| DBB / DIB-testning | Ingår ej | Tillval/obligatoriskt för kulventiler i rörledningen(Funktionstestning) |

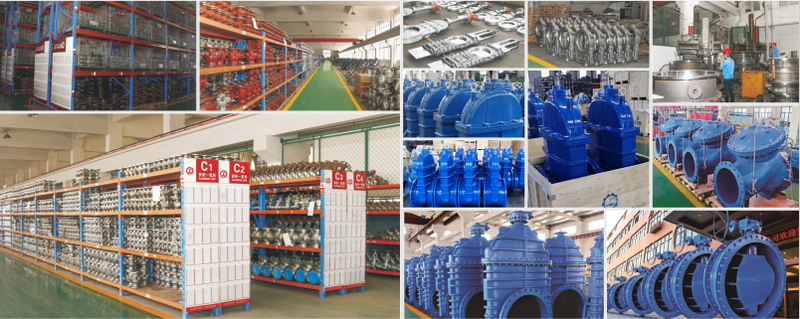

GNEE API Ventil fabrik
Användaravsikt:Genom att svara "Vad det står för" tidigt och sedan ge "Hur man köper"-råd, uppfyller detta innehåll både informativa och kommersiella sökavsikter.
FAQ
Vad är skillnaden mellan API 598 och API 607?
API 598 – Täcker testning och inspektion av grind-, jordklot-, kul- och backventiler. Den definierar hydrostatiska skal-, sätes- och baksätetester och specificerar maximalt tillåtna läckagetal. API 607 – Fokuserar på brandtestning för mjuka-sittande kvarts-varvventiler för att säkerställa drift efter exponering för låga och värme.
Vad är skillnaden mellan API 598 och API 600?
API 600 täcker stålslussventiler, API 6D täcker rörledningsventiler och API 598 täcker ventilinspektion och testning. Produktdata för API-klassade artiklar måste innehålla tillämplig standard som ett attribut för att säkerställa korrekt specifikation och upphandling.
