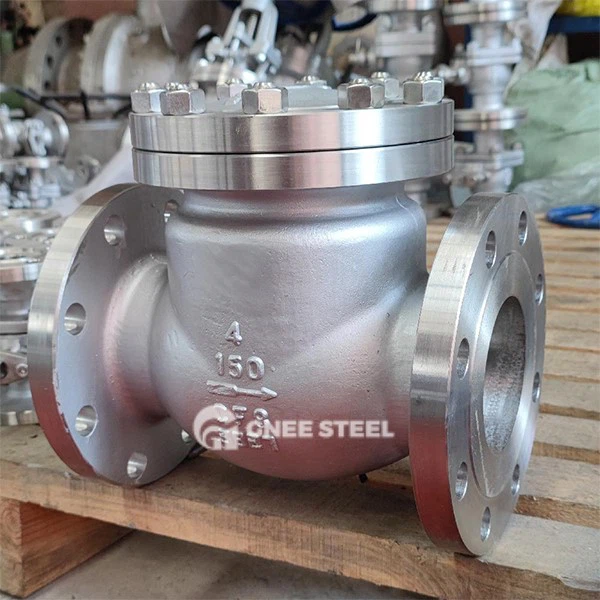

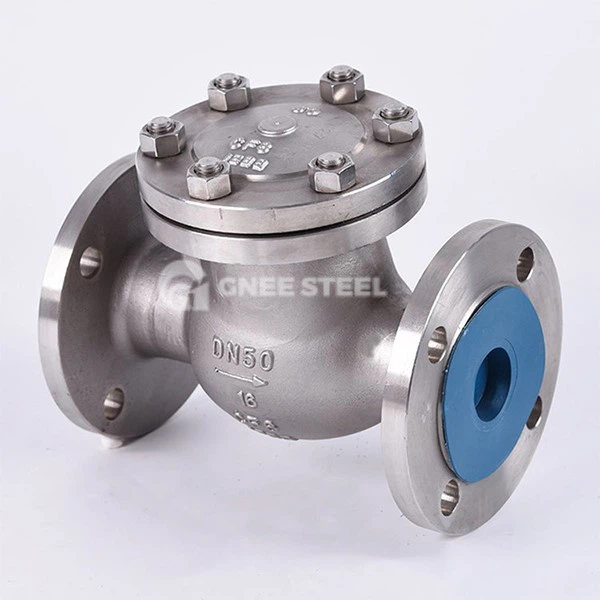

CF3M tryck-tätad svängbackventil är en automatisk anordning utformad för att förhindra vätskeåterströmning, som arbetar baserat på vätsketrycket. När vätska strömmar från inloppssidan till utloppssidan öppnas ventilskivan under tryck. Omvänt, om inloppstrycket faller under utloppstrycket, stänger ventilskivan automatiskt-drivet av vätsketrycksskillnaden och skivans egen vikt-och säkerställer att inget återflöde inträffar.
Denna backventil erbjuder flexibla installationsalternativ, lämpliga för horisontella, vertikala eller lutande rörledningar. Dess smidiga drift minimerar effektivt vattenhammareffekter och skyddar rörledningar från potentiella skador.
Specifikation
Backventil, BS1868
Stålventiler, ASME B16.34
Ansikte mot ansikte ASME B16.10
Ändflänsar ASME B16.5/ASME B16.47
Stumsvetsändar ASME B16.25
Inspektion och test API 598
Material: CF3M
Storleksområde: 2″~36″
Tryckklass: ASME CL, 150, 300, 600, 900, 1500, 2500
Temperaturområde: -196 grader ~600 grader
| Ventilmaterial | gjutstål, rostfritt stål, speciallegering |
| Ventiltest | 100% kvantitet testad före leverans |
| Ventilgaranti | 18 månader efter leverans och 12 månader efter installation |
| Ventil färg | Kundförfrågan |
| Ventilpackning | Plywoodfodral för backventil |
Arbetsprincip
Trycksjälv-tätande backventil är en backventil som automatiskt öppnar, stänger och tätar baserat på vätsketrycket. Dess funktion är som följer:
Stängt läge: Under inverkan av en tryckfjäder förblir ventilskivan tätt mot sätet, vilket säkerställer att ventilen förblir stängd.
Öppen position: När inloppstrycket överstiger det inställda backtrycket, övervinner vätsketrycket fjäderkraften, öppnar ventilskivan och tillåter framåtflöde.
Stängt läge: Om inloppstrycket sjunker under det inställda trycket, tvingar fjädern ventilskivan tillbaka mot sätet, vilket tätar ventilen och förhindrar återflöde.
Funktioner hos tryck-tätade svängbackventiler
Automatisk drift: Ventilen säkerställer enkelriktad-flöde genom att automatiskt öppna och stänga, vilket förhindrar omvänt flöde.
Tät tätning: Den nära kontakten mellan ventilskivan och sätet ger hög tätningsprestanda.
Hög stabilitet: Justerbara inställningar för styrtryck, fjäderförspänning och ventilation säkerställer tillförlitlig drift under varierande förhållanden.
Lång livslängd: Optimerad tryck- och temperaturkontroll, tillsammans med material av-hög kvalitet, bidrar till utökad hållbarhet.
GNEE CF3M trycktätning svängbackventil till salu
