Beskrivning av kugghjulsventil
Gear Butterfly Valve är en ventil som styr rotationen av fjärilsplattan genom en växelöverföringsmekanism. Den har både öppnings- och stängnings- och flödesregleringsfunktioner och används allmänt i arbetsförhållanden som kräver kontroll av hög precision eller hög vridmoment. Dess kärnfunktion är att den använder växelöverföring för att ersätta traditionella handtag eller maskväxlar för att förbättra operativ stabilitet och hållbarhet, och är lämplig för frätande media, högtemperaturmiljöer och långcykeldriftsscenarier.
Kärnstruktur och komponenter
Ventilens kropp
Materialet är mestadels gjutjärn, gjutstål eller rostfritt stål, valt enligt mediets korrosivitet (såsom rostfritt stål för syra- och alkalimiljöer).
Anslutningsdesign för fläns- eller klämtyp är lämplig för olika krav på installation av rörledningar.
Fjärilsplatta och ventilstam
Den skivformade fjärilsplattan är kopplad till växelöverföringsmekanismen genom ventilstammen, och ytan kan svetsas med hård legering (såsom koboltbaserad legering) för att förbättra slitmotståndet.
Ventilstammen antar en genomgångsstruktur för att säkerställa vridmomentöverföringsstabilitet.
Gear Transmission Device
Växeluppsättning: Ingångsmomentet förstärks genom meshingväxlar, vilket minskar den manuella driftkraften och är lämplig för stor diameter ventiler (dn större än eller lika med 300).
Self-låsande funktion: växelöverföringsmekanismen har en mekanisk självlåsande funktion, som kan bibehålla fjärilsplattans position när strömmen är av eller luftkällan avbryts för att förhindra fel.
Drive Mode: Stöder manuell, elektrisk eller pneumatisk kontroll. När den drivs av elektrisk krävs en reducerare för att uppnå exakt vinkeljustering.
Sealing System
Soft Seal: gummi eller PTFE-tätningsring, lämplig för rena medier med låg temperatur (mindre än eller lika med 120 grader).
Hard Seal: Metallmulti-lagers tätningsstruktur (såsom rostfritt stål + elastisk legering), hög temperaturmotstånd upp till 425 grader, lämplig för partiklar eller frätande media
kugghjulstypfjärilventilspecifikation
|
Dn |
DN50 ~ 500 mm (annan storlek, ange när du beställer) |
|
Nominell tryck |
1. 0 ~ 1.6MPA (annan tryckstandard, ange när du beställer) |
|
Kroppsmaterial |
Ductile Iron (Q), WCB (C), SS304 (P) |
|
Tätning |
Ptfe (f) |
|
Medium temp. |
W1: -20 ~ 80 grad W2: -20 ~ 250 grad |
|
Anslutningsläge |
Rån |
|
Pneumatisk ställdon |
JLAT -serien, JLAW -serien, importerade ställdonsserier |
|
Actionläge |
Dubbelverkande, enstaka skådespelare stängd, enstaka skådespelare är normalt öppen |
|
Elektrisk ställdon |
JLA Series, JLB Series, LMPORTED Actuator Series |
|
Kontrollläge |
Standardomkopplare, integrerad regleringstyp, integrerad switchyp, fältbuss typ |

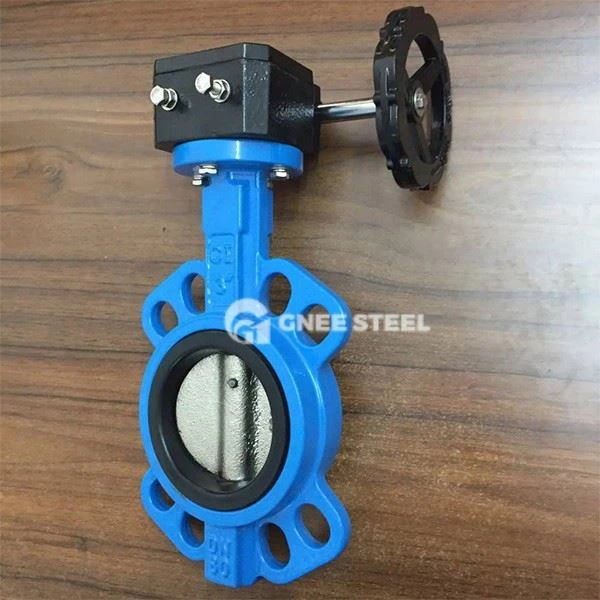

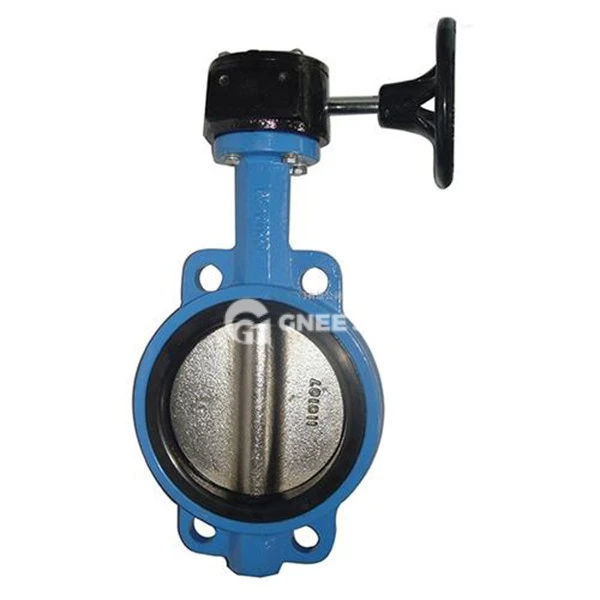

kugghjulstypfjärilventil
Branschapplikation och problemlösning
Petrokemisk industri
Används för rörledningar för frätande media såsom syra, alkali och salt, förlängs ventilens livslängd genom korrosionsresistenta material och hård tätningsdesign.
FALL: En petrokemisk anläggningens råmaterialleveranssystem använder en fjärilsventil av växellåda för att styra flödesförhållandet, med ett noggrannhetsfel på mindre än eller lika med 2%.
Elektrisk kraftmetallurgi
Byte av grindventiler i utsläppssystem med högt temperatur för rökgas (mindre än eller lika med 425 grader) förbättrar växelöverföringen justeringssvarshastigheten.
Municipal Water Affairs
Reglering av vattentrycket i storflödesvattentillförsel och dräneringsnät, ger växel-självlåsande funktionen vattenhammarpåverkan från skadlig utrustning.
