Produktbeskrivning
Gassvetsade kulventiler är ventiler speciellt utformade för gasöverföringssystem. De ansluter till rörledningar via svetsning och har hög tätningsprestanda, hög tillförlitlighet och korrosionsbeständighet. De är lämpliga för överföring och kontroll av gasmedier som naturgas, flytande petroleumgas (LPG) och tillverkad gas, och de används i stor utsträckning i stadsnät för gasledningar, industriell gasförsörjning, gas-eldad kraftgenerering och kemiska gasprocesser, och fungerar som avgörande utrustning för att säkerställa säker drift av gassystem.

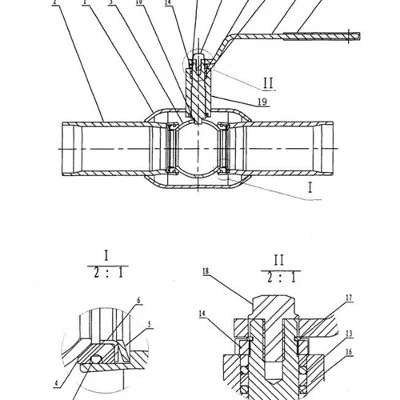

Gassvetsade kulventiler ritning
Produktspecifikation
| Produkt | Gas helsvetsade kulventiler |
| Nominell diameter | NPS 2", 3", 4", 6", 8", 10", 12", 14", 16", 20", 24", 28", 32", 36", 40", 48 |
| Nominell diameter | Klass 150, 300, 600, 900, 1500, 2500. |
| Avsluta anslutning | Flänsad (RF, RTJ), BW, PE |
| Drift | Spak, snäckväxel, bar stam, pneumatisk ställdon, elektrisk ställdon |
| Material | Smidda: A105, A182 F304, F3304L, F316, F316L, A182 F51, F53, A350 LF2, LF3, LF5 Gjutning: A216 WCB, A351 CF3, CF8, CF3M, CF2LCCB, L3CC, A35 A995 4A. 5A, Inconel, Hastelloy, Monel |
| Strukturera | Full eller reducerad borrning, RF, RTJ, BW eller PE, Sidoingång, toppingång eller svetsad kroppsdesign Double Block & Bleed (DBB), Double Isolation & Bleed (DIB) Nödsäte och skaftinsprutning Anti-statisk enhet |
| Design och tillverkare | API 6D, API 608, ISO 17292 |
| Ansikte mot ansikte | API 6D, ASME B16.10 |
| Avsluta anslutning | BW (ASME B16.25) |
| MSS SP-44 | |
| RF, RTJ (ASME B16.5, ASME B16.47) | |
| Test och inspektion | API 6D, API 598 |
| Andra | NACE MR-0175, NACE MR-0103, ISO 15848 |
| Finns även pr | PT, UT, RT, MT. |
| Brandsäker design | API 6FA, API 607 |
Kärnegenskaper hos gassvetsade kulventiler
1. Material och korrosionsbeständighet
Ventilhusmaterial: Vanligtvis tillverkat av kolstål (t.ex. WCB), rostfritt stål (t.ex. 304, 316L) eller låg-temperaturstål (t.ex. LCB) för att anpassa sig till egenskaperna och driftsförhållandena för olika gasmedier.
Tätningsmaterial: Använder gaskorrosionsbeständiga- tätningsmaterial, såsom polytetrafluoreten (PTFE), para-polystyren (PPL) eller metalltätningsstrukturer för att säkerställa långtids-förseglingsprestanda.
Anti-korrosionsbehandling: Ventilhusets yta kan beläggas eller pläteras med anti-rostbeläggningar för att förlänga livslängden.
2. Svetsad anslutning
Anslutningsmetod: Stumsvetsning eller hylsvetsning används för att säkerställa en sömlös anslutning mellan ventilen och rörledningen, vilket minskar risken för läckage.
Fördelar: Svetsade anslutningar är mer robusta än flänsanslutningar, lämpliga för högt-tryck, hög-temperatur eller nedgrävda rörledningar och eliminerar problemen med att bultar lossnar eller packningar åldras.
3. Strukturell design
Flytande boll eller fast bollstruktur:
Flytande kula: Kulan pressar tätt mot ventilsätet under mediets tryck, vilket uppnår dubbelriktad tätning, lämplig för förhållanden med medium och lågt-tryck. Fast kula: Kulan stöds av övre och nedre lager, och ventilsätet kompenseras automatiskt av fjädrar eller medeltryck, lämpligt för applikationer med högt-tryck och stor-diameter.
Brandsäker design: Vissa ventiler är utrustade med en brandsäker tätningsstruktur som bibehåller en viss tätningsnivå även i händelse av brand för att förhindra sekundära olyckor orsakade av gasläckor.
Anti-statisk design: Konduktiva fjädrar är installerade mellan kulan och ventilskaftet och mellan ventilskaftet och ventilhuset, för att förhindra ackumulering av statisk elektricitet som kan orsaka gnistor.
4. Drift och kontroll
Manuell drift: Utrustad med ett handtag eller växellåda, lämplig för ventiler med liten-diameter.
Elektriskt/pneumatiskt ställdon: Möjliggör fjärrkontroll och automatiserad drift, lämplig för applikationer med stor-diameter eller applikationer som kräver frekventa växlingar.
Begränsningsanordning: Säkerställer att ventilen är helt öppen och stängd, vilket förhindrar skador från för stort vridmoment.
5. Prestandafördelar
Hög tätningsprestanda: Noll-läckagedesign som uppfyller gasindustrins stränga säkerhetskrav.
Högtrycksbeständighet: Klarar tryckklasser upp till PN100 (10MPa) eller klass 600.
Låg-temperaturbeständighet: Vissa ventiler är lämpliga för kryogena förhållanden som sträcker sig från -46 grader till -196 grader och är tillämpliga på system med flytande naturgas (LNG).
Lång livslängd: Material av hög-kvalitet och precisionsbearbetning säkerställer en lång-stabil drift av ventilerna under tuffa förhållanden.
Tillämpningar av gas helsvetsade kulventiler
1. Urbana gasledningsnät
Huvud- och grenledningar: Används för att styra överföring och distribution av gas, vilket säkerställer stabil gastillförsel.
Tryckregleringsstationer: Används i kombination med tryckregulatorer för att justera gastrycket.
2. Industriell gasförsörjning
Kemiska, metallurgiska, keramiska och andra industrier: Används för att kontrollera flödet och trycket hos processgaser (som naturgas och koksugnsgas).
3. Gas-kraftproduktion
Gasförsörjningssystem för gasturbiner och förbränningsmotorer: Säkerställ tillförlitligheten och säkerheten för gasförsörjningen.
4. LNG- och LPG-system
Terminaler för mottagning av flytande naturgas, lagringstankar och förgasningsstationer: Används för kontroll och överföring av kryogena medier.
5. Gas-eldade pannor och värmeutrustning
Kontroll av gastillförseln till gasbrännare för att säkerställa förbränningseffektivitet.
