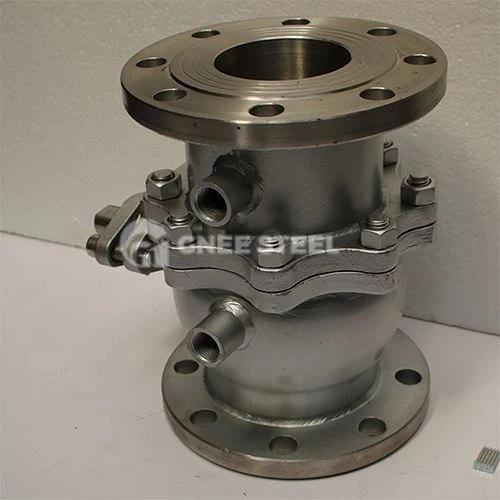

ASTM A216 WCB Segment Kulventilär en segmenterad kulventil tillverkad av amerikansk standard kolstålgjut WCB-material. Det används huvudsakligen i industriella rörledningssystem med hög temperatur, högt tryck och icke-korrosiva media, och har utmärkt styrka, tätning och svetsbarhet.
ASTM A216 WCB segmentkulventil, exklusivt för högtrycksångsystem,Få gratis skräddarsydd offert
A216 WCB Segment Kulventil Ritning
ASTM A216 WCB Segment Kulventil – Detaljerad information
| Punkt | Specifikation |
|---|---|
| Standarder | ASTM A216 WCB (kroppsmaterial) API 6D, ASME B16.34 (design och tillverkning) ANSI B16.5 / B16.47 (flänsade ändar) |
| Typ av ventil | Segmentkulventil (även känd som V-portkulventil eller kontrollkulventil) |
| Nominell diameter | DN15–DN600 (½"–24") |
| Tryckbetyg | Klass 150–Klass 600 (PN16–PN100) |
| Driftstemperatur | -30 grader till +425 grader (lämplig för hög-temperaturservice) |
| Tillämpligt media | Vatten, ånga, olja, gas och icke-frätande eller lätt frätande vätskor |
| Avsluta anslutning | Flänsad (standard), stumsvets (tillval) |
| Aktivering | Manuell, pneumatisk, elektrisk, hydraulisk |
| Kroppsmaterial | ASTM A216 WCB (svetsbar gjutning av kolstål, motsvarande kinesiska ZG230-450) |
| Kulmaterial | Rostfritt stål (t.ex. SS304/SS316), eller kolstål med strömlös nickelplätering (ENP) |
| Typ av tätning | Mjuk tätning (PTFE/RTFE) eller metalltätning (Stellite-överlägg) |
| Efterlevnad | API 6D, ISO 5208, GB/T 12237 |
Nyckelegenskaper hos ASTM A216 WCB segmentkulventil
- Hög-kroppskonstruktion
Tillverkad av ASTM A216 WCB gjutet kolstål, med draghållfasthet 485–655 MPa och sträckgräns Större än eller lika med 250 MPa, erbjuder utmärkt tryckbeständighet och slagseghet.
- Överlägsen hög-temperaturprestanda
Kan användas kontinuerligt upp till +425 grad, vilket gör den idealisk för ånga, het olja och andra hög-temperatursystem i kraftverk och petrokemiska anläggningar.
- Utmärkt svetsbarhet
WCB-material säkerställer god svetsfogintegritet, vilket möjliggör direkt stumsvetsning av rörledningar utan förvärmning i de flesta fall, vilket ökar installationens tillförlitlighet.
- Exakt flödeskontroll
Den V-formade segmentkulan möjliggör linjära eller lika-procentuella flödesegenskaper, vilket ger exakt strypkontroll i processautomationssystem.
- Lågt flödesmotstånd och energieffektivitet
Design med fullständigt-hål minimerar tryckfallet, minskar pumpens energiförbrukning och förbättrar systemets effektivitet.
- Flera tätningsalternativ
Mjuk tätning: PTFE/RTFE, uppnår ANSI klass VI läckageklassificering (mindre än eller lika med 10 ppm), lämplig för temperaturer upp till 200 grader
Metalltätning: Stellite-belagda säten, tål upp till 550 grader, motståndskraftiga mot erosion och partikelnötning, idealiska för högtrycksånga-
- Brand-säker och anti-statisk design
Överensstämmer medAPI 607 brand-säker testning: när mjuka tätningar brinner bort bibehåller metall-kontakt-metall en partiell tätning
Inbyggd -anti-statisk enhet som på ett säkert sätt laddar ur statisk elektricitet som genereras under drift
- Enkelt underhåll
Har en baksätesdesign som tillåter packningsbyte under tryck utan att ta bort ventilen från ledningen, vilket minskar stilleståndstiden.
- Brett tillämpningsområde
Används vanligtvis i kritiska kontrollslingor över oljeraffinering, naturgasbearbetning, pannsystem, kemiska reaktorer och vattenreningsverk.
ASTM A216 klass WCB Segment Kulventil Fabrik
FAQ
Vad är ASTM A216 klass WCB
ASTM A216 Grade WCB är ett svetsbart gjutmaterial av kolstål som är lämpligt för höga temperaturer och används ofta vid tillverkning av tryckbärande komponenter som ventiler, flänsar och rördelar. Dess draghållfasthet är 485-655 MPa och dess tillämpliga temperaturområde är -29 grader C till 427 grader C.
Vad är hårdheten hos ASTM A216 WCB?
ASTM A216 WCB-materialet i sig anger inte ett enda hårdhetsvärde, och dess hårdhet kan variera beroende på värmebehandlingsprocessen och den specifika produktformen, men Brinell-hårdheten (HB) är vanligtvis mellan 150-220 HB.
